Slimdrive EMD-F * Elektromekanisk drejedørsdrev til 1-fløjede brand- og røgdøre
- Variabel justerbar lukkekraft på EN 4-6
- Åbnings- og lukkehastighed kan tilpasses individuelt
- Mekanisk låsefunktion med strømløs drift og elektrisk låsefunktion i reguleringsdrift, der accelererer døren kort før den når lukket position
- Low-energy-funktion åbner og lukker døren med reduceret kørehastighed, og opfylder dermed højeste sikkerhedskrav
- Servo-funktion til motorisk understøttelse ved manuel åbning af døren
- Forhindringsdetektering opdager en forhindring, når den berøres, og stopper åbning eller lukning
- Automatisk reversering registrerer forhindringer og vender tilbage til åbningsposition
- Push & Go-funktionen udløser automatikken efter let manuelt tryk på fløjen

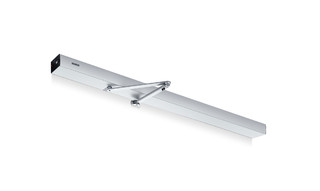

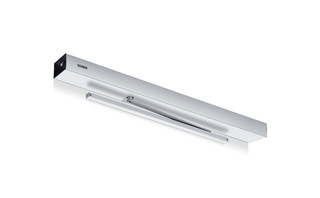

- Drevet kan anvendes med rulleskinne eller standardarm
- Røgkontrolenhed kan tilsluttes, hvis signal automatisk lukker døren ved brand
- Frit parametrerede ind- og udgange til forskellige funktioner
- Med konnektivitet og kan integreres i bygningsautomatisering via åben standard (BACnet)
Anvendelsesområder
- Brand- og røgdøre
- Hold-åbent-systemer med integreret fasthold – bemærk de landespecifikke krav.
- 1-fløjede højre- og venstrehængte enkeltvirkende døre
- Enkeltvirkende døre op til 1400 mm dørfløjbredde eller 230 kg vægt
- Ind- og udvendige døre med stor trafik
- Montage hængselside og montage modsat hængselside
Indbygningssituationer i referenceobjekter og videoer
Drejedørdrev Slimdrive EMD-F på Klinik Medicus i Wrocław, Polen
Elektromekanisk drejedørdrev til 1-fløjede brand- og røgdøre med mekanisk endestop i strømløs drift og elektrisk endestop i reguleringsdrift, der accelererer døren kort før lukket position, og forhindringsdetektering noterer en forhindring ved kontakt og stopper åbningen eller lukningen. © Fotografia Maciej Lulko / GEZE GmbH
Drejedørdrev Slimdrive EMD-F-IS på Klinik Medicus i Wrocław, Polen
Elektromekanisk drejedørdrevsystem til 2-fløjede brand- og røgdøre med lukkesekvensregulering og integreret røgdetektor © Fotografia Maciej Lulko / GEZE GmbH
Drejedørsystem Slimdrive EMD-F på Klinik Medicus i Wrocław, Polen
Elektromekanisk drejedørdrev til 1-fløjede brand- og røgdøre med mekanisk endestop i strømløs drift og elektrisk endestop i reguleringsdrift, der accelererer døren kort før lukket position © Fotografia Maciej Lulko / GEZE GmbH
Drejedørsystem Slimdrive EMD-F-IS på Klinik Medicus i Wrocław, Polen
Elektromekanisk drejedørdrev til 2-fløjede brand- og røgdøre med lukkesekvensregulering, forhindringsdetektering, automatisk reversering og Push & Go-funktion. © Fotografia Maciej Lulko / GEZE GmbH
Knap til drejedørdrev Slimdrive EMD-F-IS
Knap til drejedørdrev Slimdrive EMD-F-IS på Klinik Medicus i Wrocław, Polen © Fotografia Maciej Lulko / GEZE GmbH
Produktspecifikationer
| Slimdrive EMD-F | |
| Dørvægt (max.) 1-fløjet | 230 kg |
| Fløjbredde (min.-maks.) | 750 mm - 1400 mm |
| Lysningsdybde (maks.) | 400 mm |
| Døroverslag (maks.) | 30 mm |
| Drevtype | Elektromekanisk |
| Åbningsvinkel (maks.) | 130 ° |
| Højrelukkende dør | Ja |
| Venstrelukkende dør | Ja |
| Montage modsat hængselside med standardarm | Ja |
| Topmontering modsat hængselside med glideskinne | Ja |
| Montage hængselside med rulleskinne | Ja |
| Dørplademontering modsat hængselside med glideskinne | Nej |
| Dørplademontering hængselside med glideskinne | Ja |
| Dørplademontering hængselside med standardarm | Nej |
| Mekanisk låsefunktion | Ja |
| Elektrisk låsefunktion | Ja |
| Strømafbrydelse | Hovedafbryder i drevet |
| Aktiveringsforsinkelse (maks.) | 20 s |
| Driftsspænding | 230 V |
| Nominel effekt | 230 W |
| Strømforsyning til eksterne forbrugsenheder (24 V DC) | 1000 mA |
| Driftstemperatur | -15 - 50 °C |
| Luftfugtighed ikke kondenserende (maks.) | 95 % |
| Beskyttelsesklasse | IP20 |
| Driftstype | Automatik, Permanent åben, Nat, Off, Lukketid |
| Funktion Automatik | Ja |
| Funktion Low-Energy | Ja |
| Funktion Servo | Ja |
| Registrering af forhindringer | Ja |
| Automatisk reversering | Ja |
| Push & Go | kan indstilles |
| Betjening | Programkontakt integreret i drevet, Programkontakt DPS, Programkontakt MPS |
| Parametrering | Serviceterminal ST 220, Programkontakt DPS, GEZEconnects (PC + Bluetooth) |
| Standardkonformitet | DIN 18263-4, DIN 18650, EN 16005 |
| Egnethed branddøre | Ja |
