GC Lock Control SHEV * Motorlås-ekstrastyring til 12 V- eller 24 V-motorlåse på en erstatningsluftdør
- Kompatibel med motorlåse op til 4,5 A (24 V) og 1,25 A (12 V)
- Understøtter alle GEZE-komponenter: RWA-central, topunkts-låsemotor, dørautomatik og dørcentral
- Enkel og sikker kabelføring af komponenter til forskellige røg- og varmeudsugningsanlæg til løsninger med erstatningsluft
- Tydeligt positionerede ind- og udgange forenkler installationen
- Låst spændingsforsyning til motorlåsene via RWA-nødstrømskontrolcentraler og netdel
- Statusvisning gør det nemt at vedligeholde og installere
- Ensretterfunktion til vending hhv. nulstilling af polariteten på RWA-centralen
- Overspændingsbeskyttelse ved indgangen til røg- og varmeudsugningsanlægget
- Sikker åbning og lukning, også ved normal drift
- Kan integreres i bygningsstyreteknik eller farestyringssystemer via RWA-central
- Der kræves en styring pr. erstatningsluftdør (1- eller 2-fløjet) med motorlås
Denne ekstra styreenhed til erstatningsluftdøre muliggør en enkel og sikker kabelføring af de komponenter, der bruges på en 1- eller 2-fløjet erstatningsluftdør. Dermed forsynes komponenterne med spænding af den regulerede RWA-nødstrømskontrolcentral i tilfælde af nødstrømstyrecentral og styres i overensstemmelse hermed. Det er muligt at betjene en 12 V motorlås med en ekstra DC/DC-konverter.
Anvendelsesområder
- 1- eller 2-fløjede RWA-tilførselsluftdøre
- Løsninger med røg- og varmeafsugning og erstatningsluft i kombination med en motorlås
- Kan monteres i GEYE overflademonteret hus eller i dørfordeleren
- Montering af strømskinne

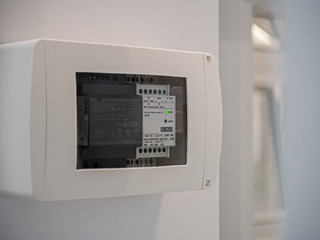

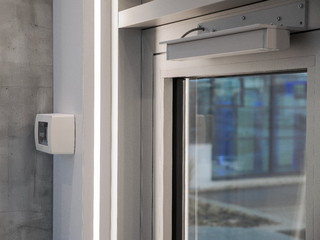

Indbygningssituationer i referenceobjekter og videoer

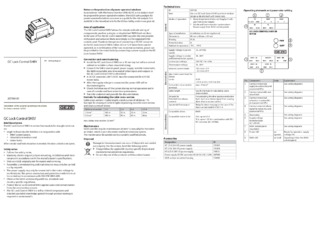

Wiring diagram GC lock SHEV
!Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.! © GEZE GmbH
GC Lock Control SHEV
Motorlås-ekstrastyring til 12-V- eller 24-V-motorlåse på en erstatningsluftdør. © GEZE GmbH
GC Lock Control SHEV
!Durch die Versorgung aller Komponenten mit Spannung sind eine sichere Entriegelung und eine verlässliche Energieversorgung der Motorschlösser stets gegeben.! © GEZE GmbH
GC Lock Control SHEV
!Dank der integrierten Zustandsanzeige der Spannungsversorgung und des Anliegens eines RWA-Signals kann die Zusatzsteuerung einfach gewartet werden.! © GEZE GmbH
Produktspecifikationer
| GC Lock Control SHEV | |
| Dimensioner | 35 x 60 x 90 mm |
| Monteringstype | Montering af strømskinne |
| Strømforbrug | 150 mA |
| Strøm automatikker (maks.) | 4.5 A (24 V) |
| Strøm motorlåse (maks.) | 4.5 A (24 V), 1.25 A (12 V) |
| Kabeldimension (maks.) | 2.5 mm² |
| Driftstemperatur | -5 - 70 °C |
| Kapslingsklasse | IP20 |
| Beskyttelsesklasse | II |
