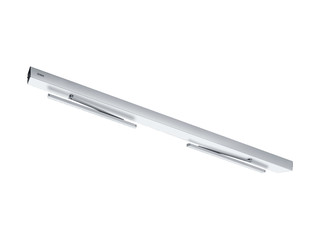

Drejedørautomatiksystem Slimdrive EMD F-IS * Elektromekanisk drejedørsystem, til tofløjede brand- og røgbeskyttelsesdøre med lukkesynkroniseringsbeslag
- Variabel justerbar lukkekraft på EN 4-6
- Åbnings- og lukkehastighed kan tilpasses individuelt
- Mekanisk låsefunktion med strømløs drift og elektrisk låsefunktion i reguleringsdrift, der accelererer døren kort før den når lukket position
- Mekaniske og elektriske lukkesynkroniseringsbeslag holder den gående fløj i venteposition, indtil den stående fløj er lukket
- Low-energy-funktion åbner og lukker døren med reduceret kørehastighed, og opfylder dermed højeste sikkerhedskrav
- Servo-funktion til motorisk understøttelse ved manuel åbning af døren
- Vindfang-funktionen regulerer åbning og lukning af to døre, der ligger efter hinanden (sluse)
- Forhindringsdetektering opdager en forhindring, når den berøres, og stopper åbning eller lukning
- Automatisk reversering registrerer forhindringer og vender tilbage til åbningsposition
- Push & Go-funktionen udløser automatikken efter let manuelt tryk på fløjen
- Drevet kan anvendes med rulleskinne eller standardarm
Anvendelsesområder
- Brand- og røgdøre
- 2-fløjede højre- og venstrehængte enkeltvirkende døre
- Enkeltvirkende døre, hængselsafstand op til 2800 mm, 1400 mm dørfløjbredde eller 230 kg vægt
- Minimal hængselsafstand 1500 mm, minimal dørfløjbredde 750 mm
- Ind- og udvendige døre, der også i strømløs tilstand skal lukke i den korrekte rækkefølge
- Topmontering hængselside og montering modsat hængselside
Produktspecifikationer
| Drejedørautomatiksystem Slimdrive EMD F-IS | |
| Højde | 70 mm |
| Dybde | 121 mm |
| Dørvægt (max.) 1-fløjet | 230 kg |
| Hængselsmål (min.-maks.) 2-fløjet | 1500 mm - 2800 mm |
| Fløjbredde (min.-maks.) | 750 mm - 1400 mm |
| Lysningsdybde (maks.) | 400 mm |
| Døroverslag (maks.) | 30 mm |
| Drevtype | Elektromekanisk |
| Åbningsvinkel (maks.) | 130 ° |
| Fjederforspænding | EN4 - EN6 |
| Højrelukkende dør | Ja |
| Venstrelukkende dør | Ja |
| Montage modsat hængselside med standardarm | Ja |
| Topmontering modsat hængselside med rulleskinne | Ja |
| Montage hængselside med rulleskinne | Ja |
| Mekanisk låsefunktion | Ja |
| Elektrisk låsefunktion | Ja |
| Elektrisk styring af lukkesekvens | Ja |
| Mekanisk styring af lukkesekvens | Ja |
| Strømafbrydelse | Hovedafbryder i drevet |
| Aktiveringsforsinkelse (maks.) | 20 s |
| Driftsspænding | 230 V |
| Nominel effekt | 230 W |
| Strømforsyning til eksterne forbrugsenheder (24 V DC) | 1000 mA |
| Driftstemperatur | -15 - 50 °C |
| Kapslingsklasse | IP20 |
| Driftstype | Off, Automatik, Permanent åben, Lukketid, Nat |
| Funktionsmåde | Fuldautomat |
| Funktion Automatik | Ja |
| Funktion Low-Energy | Ja |
| Funktion Servo | Ja |
| Funktion knapper | Ja |
| Vindfangfunktion | Ja |
| Registrering af forhindringer | Ja |
| Automatisk reversering | Ja |
| Push & Go | kan indstilles |
| Betjening | Programkontakt DPS, Programkontakt integreret i drevet |
| Parametrering | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programkontakt DPS |
| Standardkonformitet | DIN 18263-4, DIN 18650, EN 1158:1997/A1:2002/AC:2006, EN 16005 |
| Egnethed branddøre | Ja |
