Dørlukker med friløbsarm 2-fløjet

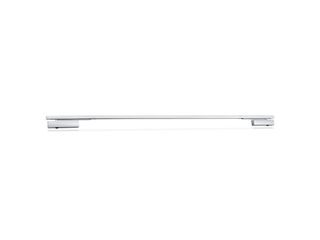

TS 5000 ISM med friløbsfunktion * Udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med integreret styring af lukkesekvens og friløbsfunktion på den gående fløj
- System bestående af TS 5000 E HY 3-6 og TS 5000 og ISM glideskinne
- Stående fløj med TS 5000 med lukkekraft styrke EN2-6 eller TS 5000 ECline med lukkekraft styrke EN3-5
- Gående fløj med TS 5000 E Hy (24 V) og justerbar lukkekraft EN3-6
- Anvendelig til højre- og venstrelukkende døre uden omstilling
- Styringen af lukkesekvensen holder den gående fløj i venteposition, indtil den stående fløj er lukket
- Komforthvilefunktion på den gående fløj til låsning af døren i den maksimale åbningsvinkel
- Hydraulisk låsefunktion, der accelererer døren kort før den når lukket position
- Integreret åbningsdæmpning, bremser døre, der er åbnet med stor kraft
- Visning af lukkekraft til en nem kontrol af indstillingen
- Alle funktioner kan justeres fra forsiden
Anvendelsesområder
- Brand- og røgdøre
- 2-fløjede højre- og venstrehængte enkeltvirkende døre
- Symmetrisk og asymmetrisk døropdeling mulig
- Enkeltvirkende døre, op til 2800 mm hængselafstand og 1400 mm dørfløjbredde
- Minimal hængselsafstand 1300 mm, minimal bredde, stående fløj 400 mm
- Montage hængselside
Produktspecifikationer
| TS 5000 ISM med friløbsfunktion | |
| Barrierefri iht. DIN 18040 op til dørfløjbredde (maks.) i mm | 1400 mm |
| Dørfløjbredde (maks.) | 1400 mm |
| Monteringstype | Montage hængselside |
| Åbningsvinkel (maks.) | 180 ° |
| Indgangsspænding | 24 V DC |
| Minimal hængselsafstand | 1300 mm |
| Minimal bredde stående fløj | 400 mm |
| Egnethed branddøre | Ja |
| Friløbsområde | 85 ° - 160 ° |
| Lukkekraft indstillelig | Ja, med variabel justering |
| Lukkehastighed indstillelig | Ja |
| Endeanslag indstillelig | Ja, via ventil |
| Åbningsdæmpning integreret | Ja, hydraulisk indstillelig |
| Position lukkekraftjustering | Foran |
| Visning af lukkekraft | Ja |
| Fasthold | Valgfrit |
| Lukkesynkroniseringsbeslag integreret | Ja |
