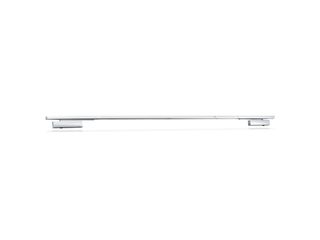

TS 5000 R-ISM Udenpåliggende dørlukker med glideskinne til 2-fløjede døre med lukkesynkroniseringsbeslag og røgdetektor
- System med to dørlukkere TS 5000 og R-ISM glideskinne
- Variabel justerbar lukkekraft på EN2-6
- Driftsspænding 230 V AC
- Anvendelig til højre- og venstrelukkende døre uden omstilling
- Styringen af lukkesekvensen holder den gående fløj i venteposition, indtil den stående fløj er lukket
- Integreret røgkontrolenhed, hvis signal automatisk lukker døren i tilfælde af brand
- Røgdetektor med forureningsindikator og tilpasning af alarmgrænse
- Ekstra røgdetektor kan tilsluttes
- Elektrisk fasthold i glideskinnen med hold-åbent-område 80°-130°
- Hydraulisk låsefunktion, der accelererer døren kort før den når lukket position
- Lukkehastigheden kan tilpasses individuelt
- Integreret åbningsdæmpning, bremser døre, der er åbnet med stor kraft
- Visning af lukkekraft til en nem kontrol af indstillingen
- Alle funktioner kan justeres fra forsiden
Anvendelsesområder
- Brand- og røgdøre
- Tofløjede enkeltvirkende døre
- Symmetrisk og asymmetrisk døropdeling mulig
- Enkeltvirkende døre, op til 2800 mm hængselsafstand og 1400 mm dørfløjbredde, overlængde op til 3200 mm
- Minimal hængselsafstand 1500 mm, minimal bredde på den gående fløj 875 mm og på den stående fløj 400 mm
- Montage hængselside
Indbygningssituationer i referenceobjekter og videoer

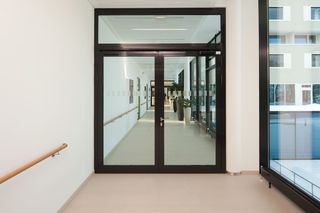

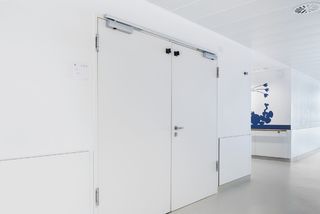

Branddør med TS 5000 R-ISM og fasthold via fastholdemagnet, installeret på Olgahospital i Stuttgart.
Brandsektionsdør med TS 5000 R-ISM, udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor, fasthold via fastholdemagnet. © Jürgen Pollak / GEZE GmbH

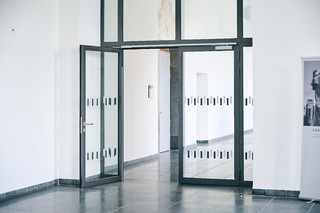

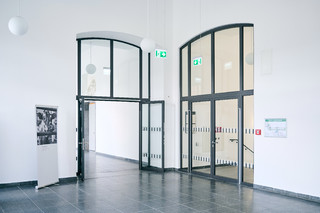

Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM, installeret Coubertin i München.
Brandsektionsdør med TS 5000 R-ISM, udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor. © Robert Sprang / GEZE GmbH

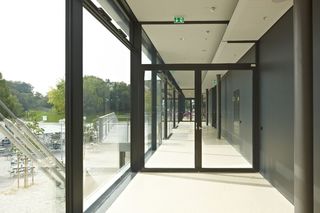

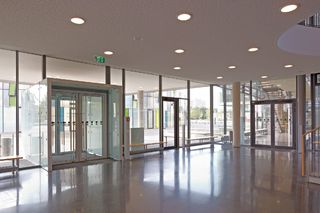

Indgangs til erhvervsskolecentret med hængslede døre og nødudgang
Samspillet mellem TS 5000, Slimdrive SD Servo og TS 5000 R-IS resulterer i den optimale adgangskomfort såvel samt den maksimale tilgængelighed. © Robert Sprang / GEZE GmbH

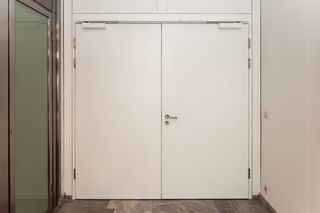

Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM
TS 5000 R-ISM, Udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor, installeret hos GEZE GmbH i Leonberg. © Dirk Wilhelmy / GEZE GmbH

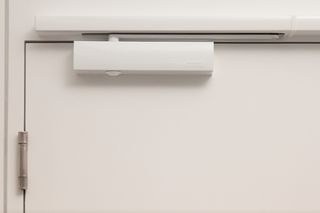

Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM
TS 5000 R-ISM, Udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor, installeret hos GEZE GmbH i Leonberg. © Dirk Wilhelmy / GEZE GmbH

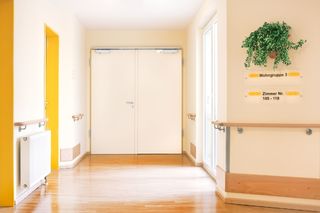

Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM, installeret på plejehjemmet Integra i Ronnenberg.
Brandsektionsdør med TS 5000 R-ISM, udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor. © Lothar Wels / GEZE GmbH
Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM, Showroom Leonberg
TS 5000 R-ISM, Udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor, installeret i GEZE GmbHs showroom i Leonberg. © GEZE GmbH
Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM, installeret på Olgahospital i Stuttgart.
Brandsektionsdør med TS 5000 R-ISM, udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesynkroniseringsbeslag og røgdetektor. © Jürgen Pollak / GEZE GmbH
Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM, installeret i Augustinum i Stuttgart.
Brandsektionsdør med TS 5000 R-ISM, udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor. © Dirk Wilhelmy / GEZE GmbH

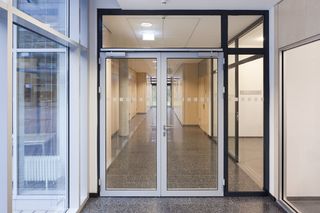

Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM
Brandsektionsdør med TS 5000 R-ISM, udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor, installeret på erhvervsskolen i Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH
Udenpåliggende dørlukker med glideskinne TS 5000 R-ISM, installeret på Olgahospital i Stuttgart.
Brandsektionsdør med TS 5000 R-ISM, udenpåliggende dørlukkersystem med glideskinne til 2-fløjede døre med lukkesekvensregulering og røgdetektor. © Jürgen Pollak / GEZE GmbH
Produktspecifikationer
| TS 5000 R-ISM | |
| Barrierefri iht. DIN 18040 op til dørfløjbredde (maks.) i mm | 1400 mm |
| Dørfløjbredde (maks.) | 1400 mm |
| Monteringstype | Montage hængselside |
| Åbningsvinkel (maks.) | 180 ° |
| Indgangsspænding | 230 V AC |
| Frekvens forsyningsspænding | 50 Hz |
| Minimal hængselsafstand | 1500 mm |
| Minimal bredde stående fløj | 400 mm |
| Egnethed branddøre | Ja |
| Lukkekraft indstillelig | Ja, med variabel justering |
| Lukkehastighed indstillelig | Ja |
| Endeanslag indstillelig | Ja, via ventil |
| Åbningsdæmpning integreret | Ja, hydraulisk indstillelig |
| Position lukkekraftjustering | Foran |
| Visning af lukkekraft | Ja |
| Fasthold | Elektrisk |
| Fasthold på gående fløj / stående fløj | Ja / Ja |
| Hold-åbent-område | 80 ° - 130 ° |
| Røgdetektor integreret | Ja |
| Lukkesynkroniseringsbeslag integreret | Ja |
