TSA 325 NT GG * Automatisk karruseldørsystem til realisering af helglasløsninger
- Meget støjsvag og slidfast drevløsning med min. 17 mm kranshøjde
- Drev- og styreteknik er skjult helt i gulvet
- Glastag med reducerede profiler formidler yderligere transparens
- Reducerede aluminiumprofiler med afrundede kanter skaber et moderne udseende
- Sidedele af bøjet lamineret glas (LG)
- Fløje af fint indrammet enkeltlags sikkerhedsglas (ESG)
- To halvskåle af delvist forspændt glas danner det tag, der holdes af punktholderne i rustfrit stål
- Præcis afslutning af fløjene med sidevæggene
- Høj isoleringseffekt mod træk, vejrpåvirkninger og støj
- Indstillelig automatikhastighed passende til gennemgangstrafikken
- Manuel betjening af døren mulig for f.eks. at udføre rengøringsarbejde
- Med konnektivitet og kan integreres i bygningsautomatisering via åben standard (BACnet)
- Selvstændig fejldetektering og protokolføring
- Frit parametrerede ind- og udgange til forskellige funktioner
- Integreret batteri til nødåbning ved sikkerhedsrelevante fejl som f.eks. strømsvigt
Anvendelsesområder
- 3- og 4-fløjede helglasdørsystemer
- Ind- og udvendige døre med stor trafik
- Repræsentative indgange med stort lysindfald
- Facader med smalle kitløse konstruktioner
- Glasfacader med højeste designkrav
- Indvendige diametre fra 1800 til 3000 mm mulige
Indbygningssituationer i referenceobjekter og videoer
TSA 325 NT GG

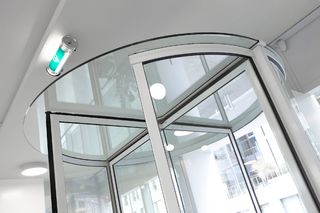

Velegnet til indendørs områder og sikrede udendørsområder, med bevægelige glasskillevægge.Indeholder et arkitektonisk designkrav af høj kvalitet og kombineres med alle andre elementtyper. © Erwin Kamphuis / GEZE GmbH
TSA 325 NT GG

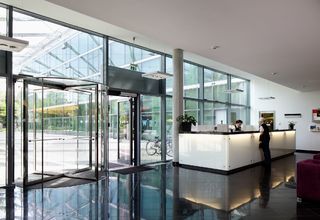

Velegnet til indendørs områder og sikrede udendørsområder, med bevægelige glasskillevægge.Indeholder et arkitektonisk designkrav af høj kvalitet og kombineres med alle andre elementtyper. © Oliver Look / GEZE GmbH
TSA 325 NT GG

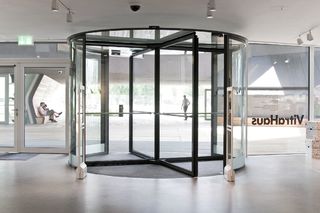

Bevægelige glasskillevægge. Indvendigt og sikret udendørsområde. Fortsat integreret profil til registrering af funktionsenheder.Gennemgående glasoverflade - ingen synlig profil.Arkitektonisk designkrav af høj kvalitet.Kan kombineres med alle andre elementtyper. © Stefan Dauth / GEZE GmbH
Karusseldørsystem - TSA 325 GG + dørautomatik - TSA 160 NT, FU Campus Dahlem

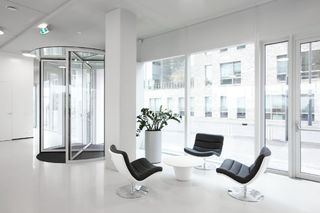

3- og 4-fløjede dørsystemer i helglas, kan betjenes manuelt, Ind- og udvendige døre med stor passagefrekvens © Stefan Dauth / GEZE GmbH
TSA 325 NT GG
Bevægelige glasskillevægge. Indvendigt og sikret udendørsområde. Fortsat integreret profil til registrering af funktionsenheder.Gennemgående glasoverflade - ingen synlig profil.Arkitektonisk designkrav af høj kvalitet.Enkeltlags sikkerhedsglas 6 mm eller 8 mm kan anvendes påklæbet med profil på begge sider.Kan kombineres med alle andre elementtyper. © Erwin Kamphuis / GEZE GmbH
Produktspecifikationer
| TSA 325 NT GG | |
| Betjening manuel | Ja |
| Med omdrejningstalbegrænser (valgfri) | Ja |
| Med positioneringsautomat (valgfri) | Ja |
| Betjening fuldautomatisk | Ja |
| Funktion Servo | Ja |
| Egnet til flugt- og redningsveje | Nej |
| Funktion Break-out (BO) | Nej |
| Indvendig diameter (min.) | 1800 mm |
| Indvendig diameter (maks.) | 3000 mm |
| Til 3-flg. dørsystemer | Ja |
| Til 4-fløjede dørsystemer | Ja |
| Indvendig gennemgangshøjde | 3000 mm |
| Kranshøjde (min) | 17 mm |
| Version sidedele | 16 mm GG, Specialglas på forespørgsel |
| Version tagkonstruktion | Glastag |
| Belysning | ikke mulig ved glastag |
| Gulvbelægning | Rensemåtte, Gulvmåtte efter kundens ønske |
| Luftsløranlæg | På forespørgsel |
| Natlukning anordning | Udendørs |
| Natlukning type | Manuel |
| Natlukning konstruktionstype | 10 mm LG |
| Lås | Manuel |
| Dørgreb horisontalt eller vertikalt | Ja |
| Gulvring | Ja |
| Underjordisk drev | Ja |
| Handicapknap | Ja |
| Standardkonformitet | DIN 18650, EN 16005 |
Downloads
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
