Åbningsdrev

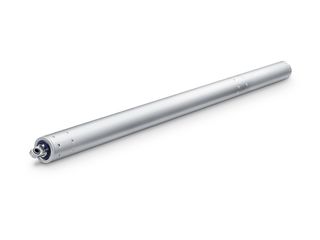

E 1500 N * Spindeldrev med smalle mål til tunge fløje på facade- og tagområdet

Smalle mål og et aluminiumhus for de højeste designkrav
Modstandsdygtigt og korrosionsbestandigt design med indbygget endestoppositionsdæmper
Til dørfløjbredder over 1200 mm findes Syncro-drevsæt
Omfangsrige konsoller muliggør en alsidig montage på primære eller sekundære lukkekanter
Synkro motorsæt uden ekstern styreenhed

Kontakt os

Anvendelsesområder

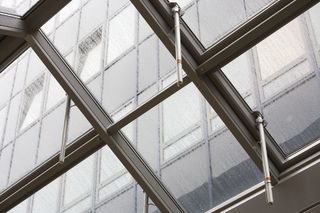

Tunge vindueselementer i facade- og tagområdet
Naturlig ventilation, røg- og varmeudsugningsanlæg (RWA)
Ind- og udadgående vinduer med vippe-, klap- eller drejefløje samt tagvinduer
Anvendelse i ud- og indgangsluftsystemer
Montage på træ-, plast- eller metalvinduer

Produktspecifikationer

	E 1500 N
Dimensioner	36 x 36 mm
Åbningshastighed RWA	4 mm/s
Åbningshastighed ventilation	4 mm/s
Lukkehastighed (maks.)	4 mm/s
Holdekraft (maks.)	5000 N
Trykkraft	1600 N
Trækkraft	1600 N
Spænding under drift	24 V (+25 % til -20 %)
Driftsspænding	24 V DC
Strømforbrug	1.2 A
Strømforbrug	29 W
Ripple	20 %
Nominel driftstid	30 %
Tilslutningskabel længde	2.5 m
Speciallængde tilslutningskabel	5 m, 10 m
Min. ledertværsnit	1 mm²
Antal ledere	3 ledere
Driftstemperatur	-5 - 75 °C
Kapslingsklasse	IP65
Beskyttelsesklasse	III
Synkro funktion	Ja
Type ekstra låsning	Låsedrev
Type vandringsforkortelse	Fabriksindstilling
Slutpositionsafbrydelse kørt ud	elektronisk
Slutpositionsafbrydelse kørt ind	elektronisk
Overbelastningsafbrydelse	Ja
Komplet åbning inden for 60 s	ja, op til 300 mm vandring
Antal synkronstyring på dørautomatikker	4
Kipvindue INDAD montage modsat hængselsside	Ja
Kipvindue INDAD montage hængselsside	Ja
Kipvindue UDAD montage modsat hængselsside	Ja
Drejevindue INDAD montage modsat hængselsside	Ja
Drejevindue INDAD montage hængselsside	Ja
Drejevindue UDAD montage modsat hængselsside	Ja
Klapvindue INDAD montage modsat hængselsside	Ja
Klapvindue INDAD montage hængselsside	Ja
Klapvindue UDAD montage modsat hængselsside	Ja
Tagvindue UDAD	Ja

Downloads

Indbygningssituation

Spindelmotor E 1500

LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH

Produktdatablad

E 1500 N * Produktdatablad DA (.pdf | 478 KB)

Produktoptagelse

E 1500 N

LABELLING OBLIGATION: © GEZE GmbH

Varianter & Tilbehør

Tilbehør
Varianter

Tilbehør

Tagvindueskonsol H40 E 1500

Til montering af spindeldrev E 1500 N

Produktoplysninger

Tilbehør

Tagvindueskonsol H86 E 1500

Til montering af spindeldrev E 1500 N

Produktoplysninger

Tilbehør

Fløjbrik E 1500

Til montering af spindeldrev E 1500 N på tagvindue

Produktoplysninger

* Note om de viste produkter

Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .

Hvad kan vi gøre for dig?

GEZE ydelser

Almindelig vedligeholdelse sikrer funktionalitet og opretholder dit systems værdi.

Find butik

Find den rigtige detailhandler til dine GEZE-produkter nemt og hurtigt.

Workshops

Vi tilbyder et omfattende kvalificeringsprogram til GEZE-produkter og aktuelle specialemner.

Reservedele

Vi har et komplet udvalg af reservedele på lager, inklusive til ældre systemer.

Kontakt

GEZE Salg +45 46 32 33 24 GEZE Service +45 70 20 26 62

Ident.nr.	Beskrivelse	Farve	Vandring	Dimensioner	Driftsspænding	Synkro funktion	Trykkraft	Kapslingsklasse	Tilslutningskabel længde	Antal ledere	Trækkraft
141936	Består af to automatikker med integreret Synkro styreenhed	hvid RAL 9016	500 mm	823 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141937	Består af to automatikker med integreret Synkro styreenhed	Iht. RAL	500 mm	823 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141935	Består af to automatikker med integreret Synkro styreenhed	EV1	500 mm	823 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141920	Består af to automatikker med integreret Synkro styreenhed	hvid RAL 9016	300 mm	623 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141919	Består af to automatikker med integreret Synkro styreenhed	EV1	300 mm	623 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141939	Består af to automatikker med integreret Synkro styreenhed	hvid RAL 9016	750 mm	1073 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141934	Består af to automatikker med integreret Synkro styreenhed	Iht. RAL	400 mm	723 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141942	Består af to automatikker med integreret Synkro styreenhed	hvid RAL 9016	1000 mm	1323 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141933	Består af to automatikker med integreret Synkro styreenhed	hvid RAL 9016	400 mm	723 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141940	Består af to automatikker med integreret Synkro styreenhed	Iht. RAL	750 mm	1073 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141946	Konfigurerbar: Vandring kabellængde, farve, synkro 2-4	EV1			24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141941	Består af to automatikker med integreret Synkro styreenhed	EV1	1000 mm	1323 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141932	Består af to automatikker med integreret Synkro styreenhed	EV1	400 mm	723 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141938	Består af to automatikker med integreret Synkro styreenhed	EV1	750 mm	1073 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141943	Består af to automatikker med integreret Synkro styreenhed	Iht. RAL	1000 mm	1323 mm	24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141947	Konfigurerbar: Vandring kabellængde, farve, synkro 2-4	Iht. RAL			24 V	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141944	Konfigurerbar: Vandring, stik, kabellængde, farve	EV1		36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141945	Konfigurerbar: Vandring, stik, kabellængde, farve	Iht. RAL		36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141916		EV1	1000 mm	1342 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141918		Iht. RAL	1000 mm	1342 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141917		hvid RAL 9016	1000 mm	1342 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141894		EV1	300 mm	642 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141896		Iht. RAL	300 mm	642 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141895		hvid RAL 9016	300 mm	642 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141897		EV1	400 mm	742 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141899		Iht. RAL	400 mm	742 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141898		hvid RAL 9016	400 mm	742 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141900		EV1	500 mm	842 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141912		Iht. RAL	500 mm	842 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141911		hvid RAL 9016	500 mm	842 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141913		EV1	750 mm	1092 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141915		Iht. RAL	750 mm	1092 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
141914		hvid RAL 9016	750 mm	1092 x 36 x 36 mm	24 V DC	Ja	1600 N	IP65	2.5 m	3 ledere	1600 N
