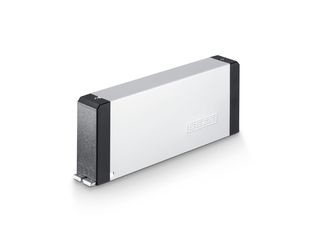

E 212 24 V * Elektronisk lineært drev til automatisering af flade ovenlysåbnere
- Prisbillig og enkel motordrevet løsning til aktivering af flere sakse
- Det smalle og diskrete design integreres perfekt i facadedesignet
- Åbningsvidde kan reguleres variabelt via slaglængde og kan indstilles efter behov
- Lastfrakobling og integreret endestopkontakt samt vandring kan indstilles
- Komplet formonterede komponentgrupper letter monteringen
Anvendelsesområder
- Automatisering af GEZE ovenlysåbnere OL 90 N, OL 95 og OL 320
- Naturlig ventilation i facadeområdet
- Indadgående vippefløj
- Montage på træ-, plast- eller metalvinduer
- Rammemontering
Indbygningssituationer i referenceobjekter og videoer

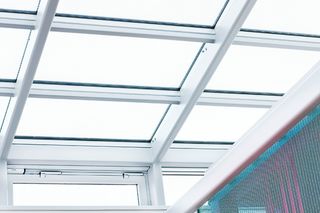

Åbningsdrev - OL 100 med E 212, Hjertecentret
Herz-Zentrum Bad Krozingen røg- og varmeudsugningsanlæg og vinduesteknik, elektrisk lineært drev til fladformovenlysåbner © GEZE GmbH
Åbningsdrev - OL 90 med E 212, VGH Versicherungen
Elektrisk lineært drev til automatisering af flade ovenlysåbnere © Lothar Wels / GEZE GmbH
Produktspecifikationer
| E 212 24 V | |
| Dimensioner | 211 x 30 x 80 mm |
| Pladsbehov på ramme (min.) | Pladsbehovet skal beregnes individuelt |
| Pladsbehov på fløj (min.) | Pladsbehovet skal beregnes individuelt |
| Trykkraft | 1500 N |
| Trækkraft | 1500 N |
| Driftsspænding | 24 V DC |
| Strømforbrug | 1.2 A |
| Strømforbrug | 29 W |
| Nominel driftstid | 25 % |
| Min. ledertværsnit | 2.5 mm² |
| Antal ledere | 3 ledere |
| Driftstemperatur | -20 - 60 °C |
| Beskyttelsesklasse | IP42 |
| Type vandringsforkortelse | Mekanisk |
| Slutpositionsafbrydelse kørt ud | Endestopkontakt |
| Slutpositionsafbrydelse kørt ind | Endestopkontakt |
| Overbelastningsafbrydelse | Ja |
| Kipvindue INDAD montage modsat hængselsside | Ja |
Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
