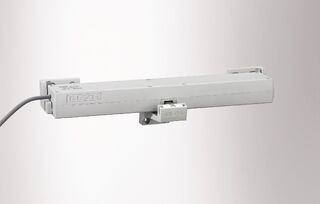

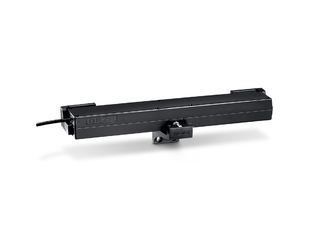

ECchain * Kædemotor med universelle beslag for nemme automatiseringer i ventilationsdriften
- Prisbilligt og effektivt kædedrev til ventilationsfunktioner med 230 V
- Variabel indstilling af vandring til 200 mm eller 400 mm til forskellige ventilationskrav
- Universelle holdere og konsoller til gængse profilsystemer
- Hurtig og nem montering
- Variabel brug på små ovenlysvinduer
Anvendelsesområder
- Naturlig ventilation (230 V), også til privat boligbyggeri
- Ind- og udadgående vinduer med vippe-, klap- og drejefløje
- Montage på træ-, plast- eller metalvinduer
- Rammemontering
Bemærkning til sikkerheden
Nedfaldende vinduesfløje kan udgøre en betydelig fare for liv og lemmer på personer, der befinder sig i omgivelserne. Derfor er brugen af GEZE-sikkerhedssakse ved brug af GEZE-drev på vippevinduer absolut foreskrevet.
Produktspecifikationer
| ECchain | |
| Dimensioner | 409 x 44 x 63 mm |
| Pladsbehov på ramme (min.) | Montage modsat hængselside EW: 55 mm, montage modsat hængselside AW: 35 mm |
| Pladsbehov på fløj (min.) | Montage modsat hængselside EW: 37 mm, montage modsat hængselside AW: 20 mm |
| Åbningshastighed ventilation | 9 mm/s |
| Lukkehastighed (maks.) | 9 mm/s |
| Trykkraft (maks.) | 250 N |
| Holdekraft (maks.) | 1800 N |
| Trækkraft | 250 N |
| Fløjvægt | 200 kg* |
| Overslagsområde | 10 - 23 mm |
| Spænding under drift | 230 V ± 10 % |
| Driftsspænding | 230 V |
| Strømforbrug | 0.13 A |
| Strømforbrug | 30 W |
| Nominel driftstid | 30 % |
| Min. ledertværsnit | 0.75 mm² |
| Antal ledere | 4 ledere |
| Driftstemperatur | -5 - 60 °C |
| Kapslingsklasse | IP30 |
| Beskyttelsesklasse | II |
| Slutpositionsafbrydelse kørt ud | Endestopkontakt |
| Slutpositionsafbrydelse kørt ind | elektronisk via strømforbrug |
| Overbelastningsafbrydelse | Ja |
| Kipvindue INDAD montage modsat hængselsside | Ja |
| Drejevindue INDAD montage modsat hængselsside | Ja |
| Drejevindue UDAD montage modsat hængselsside | Ja |
| Klapvindue UDAD montage modsat hængselsside | Ja |
Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
