Slimchain * Kædedrev i attraktivt design med mange anvendelsesmuligheder i 24 V-version
- Det smalle og diskrete design integreres perfekt i facadedesignet
- Drevvandring med variabel justering og individuelle hastigheder til ventilation og RWA
- Fås som specialversion - vandring, kabellængde, farve og justering kan konfigureres iht. højre- og venstrelukkende døre
- Synkronisering af maks. fire drev uden ekstern styreenhed
- DIP-kontakt til omstilling af driftstype (solo eller synkro, master, slave)

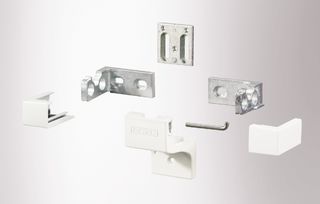

- Nem og hurtig montering med Smart fix-montagesystemet
- IQ windowdrive - intelligent drevstyring
- Kontrolleret som naturlig røg-og varmeaftræksenhed (NRWG) iht. EN 12101-2
Anvendelsesområder
- Røg- og varmeudsugningsanlæg (RWA) og naturlig ventilation (24 V) i facadeområdet
- Kan anvendes i ind- og udblæsningsluftsystemet
- Ind- og udadgående vinduer med vippe-, klap- og drejefløje
- Sænke-, klap- og parallelvinduer
- Montage på træ-, plast- eller metalvinduer
- Fløj-, ramme- eller integreret montage
- Systemløsning i kombination med låsedrevet Power Lock
Indbygningssituationer i referenceobjekter og videoer

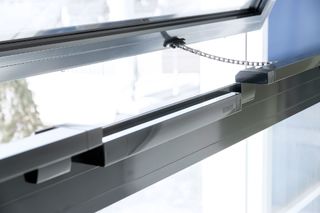

Kædedrev Slimchain, Låsedrev Power lock
Kædedrev i attraktivt design med mange anvendelsesmuligheder i 24 V version, installeret i en beboelsesejendom © GEZE GmbH

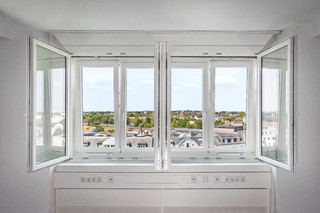

Power lock og Slimchain
Slimchain kædedrev i et attraktivt design med mange anvendelsesmuligheder i kombination med Power lock låsedrev. © GEZE GmbH
Power lock og Slimchain
Slimchain kædedrev i et attraktivt design med mange anvendelsesmuligheder i kombination med Power lock låsedrev. © GEZE GmbH

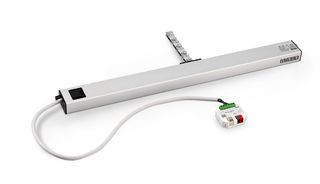

GEZE Slimchain og IQ box KNX
Automatiserede og netværksintegrerede vindues- og dørsystemer. Derfor oplever man altid et behageligt rumklima med kontrolleret naturlig ventilation. © GEZE GmbH

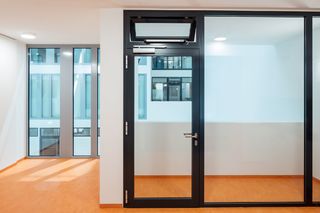

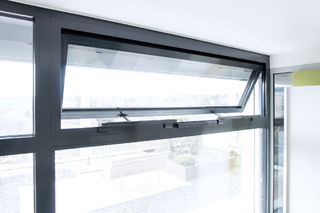

Kædedrev Slimchain med LZR-i100 laserscanner, installeret i en kontorbygning
Kædedrev Slimchain med LZR-i100-laserscanner i et attraktivt design med mange anvendelsesmuligheder © Jürgen Pollak / GEZE GmbH
TS 5000 ECline med Slimchain i rammemontering, installeret på rådhuset i Leonberg
Udenpåliggende dørlukker med glideskinne til barrierefrie døre med åbningsassistance for en nem åbning og en komfortabel adgang gennem døren © Jürgen Pollak / GEZE GmbH

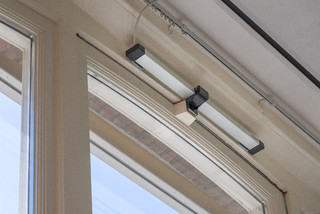

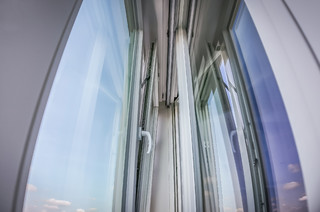

Kædemotor Slimchain
Kædemotor Slimchain i en kontorbygning © Exorbitart / GEZE GmbH

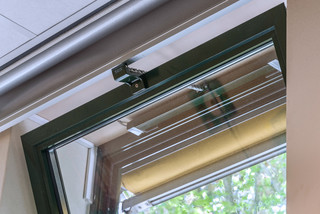

Kædedrev Slimchain, installeret i en kontorbygning
Røg- og varmeudsugningsanlæg og naturlig ventilation (24 V) i facadeområdet Kan anvendes i ud- og indgangsluftsystem © Exorbitart / GEZE GmbH

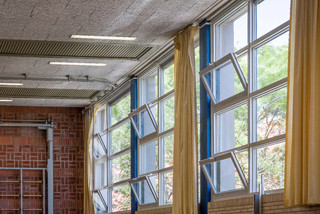

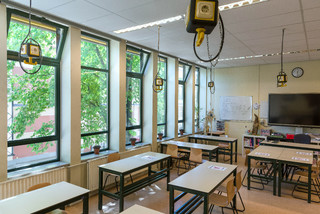

Slimchain 24V kædemotor
I Praedinius-Gymnasium er vinduesmotorerne forbundet med luftkvalitetssensorer. Vinduerne åbnes således automatisk, når der konstateres en for høj CO ₂-værdi i rummet. © Zweitse Korten / GEZE GmbH
Slimchain 24V kædemotor
Komfortabelt og brugervenligt ventilationssystem: I Praedinius-Gymnasium er vinduesmotorerne forbundet med luftkvalitetssensorer og åbnes automatisk, så snart luftkvaliteten falder. © Zweitse Korten / GEZE GmbH
Slimchain 24V vinduesmotor i Praedinius-Gymnasium
Frisk luft starter med vinduer, der er nemme at åbne. Her er automatiserede vinduesmotorer optimalt tilsluttet - komplet med elektronisk styring via CO-₂, temperatur, brand- eller røgsensorer eller via KNX til bygningsadministrationssystemet. © Zweitse Korten / GEZE GmbH
Ventilationssystem i Praedinius-Gymnasium
Automatiserede vinduer er et brugervenligt ventilationssystem. Vinduessystemerne kan integreres fleksibelt i bygningsstyreteknikken, så vinduerne automatisk åbnes og lukkes på bestemte tidspunkter eller i visse situationer. © Zweitse Korten / GEZE GmbH
Bemærkning til sikkerheden
Nedfaldende vinduesfløje kan udgøre en betydelig fare for liv og lemmer på personer, der befinder sig i omgivelserne. Derfor er brugen af GEZE-sikkerhedssakse ved brug af GEZE-drev på vippevinduer absolut foreskrevet.
Produktspecifikationer
| Slimchain | |
| Dimensioner | 25 x 44 mm |
| Pladsbehov på ramme (min.) | Montage modsat hængselside EW: 40 mm, montage hængselside EW: 16/21 mm, montage modsat hængselside AW: 31 mm |
| Pladsbehov på fløj (min.) | Montage modsat hængselside EW: 40 mm, montage hængselside EW: 34/29 mm, montage modsat hængselside AW: 19 mm |
| Åbningshastighed RWA | 15 mm/s |
| Åbningshastighed ventilation | 5 mm/s |
| Lukkehastighed (maks.) | 5 mm/s |
| Trykkraft (maks.) | 100 N (vandringsafhængig), se kraft-vej-diagram |
| Holdekraft (maks.) | 2000 N |
| Trækkraft | 300 N |
| Fløjvægt | 200 kg* |
| Overslagsområde | 0 - 23 mm (afhængig af anvendelse og beslagssæt) |
| Spænding under drift | 24 V ± 25 % |
| Driftsspænding | 24 V DC |
| Strømforbrug | 1.1 A |
| Strømforbrug alt efter anvendelsesområde | Ventilation (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Strømforbrug | 22 W |
| Nominel driftstid | 30 % |
| Speciallængde tilslutningskabel | 5 m, 7.5 m |
| Min. ledertværsnit | 0.75 mm² |
| Antal ledere | 4 ledere |
| Driftstemperatur | -5 - 70 °C |
| Kapslingsklasse | IP40 |
| Beskyttelsesklasse | III |
| Synkro funktion | Ja |
| Åbningshastighed indstillelig (ventilation) | Ja |
| Ekstra låsning findes | Ja |
| Type ekstra låsning | Låsedrev |
| Type vandringsforkortelse | Indstillingsværdi, Fabriksindstilling |
| Slutpositionsafbrydelse kørt ud | elektronisk via intern encoder |
| Slutpositionsafbrydelse kørt ind | elektronisk via strømforbrug |
| Overbelastningsafbrydelse | Ja |
| Komplet åbning inden for 60 s | ja, inklusiv låsedrev |
| NRWG kontrolleret | Ja |
| NRWG-ekstrainformation | ja, inklusiv låsedrev |
| Antal synkronstyring på dørautomatikker | 4 |
| KNX-egnet | Ja |
| Kipvindue INDAD montage modsat hængselsside | Ja |
| Kipvindue INDAD montage hængselsside | Ja |
| Kipvindue UDAD montage modsat hængselsside | Ja |
| Drejevindue INDAD montage modsat hængselsside | Ja |
| Drejevindue INDAD montage hængselsside | Ja |
| Drejevindue UDAD montage modsat hængselsside | Ja |
| Klapvindue INDAD montage modsat hængselsside | Ja |
| Klapvindue UDAD montage modsat hængselsside | Ja |
| Sænkeklapvindue UDAD montage modsat hængselsside | Ja |
| Parallelåbnende vindue UDAD montage modsat hængselsside | Ja |
Downloads
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
