Åbningsdrev
Slimchain 230 V * Kædedrev i attraktivt design med mange anvendelsesmuligheder i 230 V-version
- Det smalle og diskrete design integreres perfekt i facadedesignet
- Nem og hurtig montering med Smart fix-montagesystemet
- Direkte 230 V-tilslutning af drevet via en tilslutningsterminal med kabelstik
- Skjulte 230 V-kabelrør
- Direkte adgang til elektronikken til parametrering via servicelåg
- Drevvandring med variabel justering
- Fås som specialversion - vandring, kabellængde, farve og justering mod venstre/højre kan konfigureres
Anvendelsesområder
- Naturlig ventilation i facadeområdet
- Ind- og udadgående vinduer med vippe-, klap- og drejefløje
- Udadgående sænke-klap-vindue
- Montage på træ-, plast- eller metalvinduer
- Fløj-, ramme- eller integreret montage
Indbygningssituationer i referenceobjekter og videoer
Slimchain 230 V, Tilbehør kædedrev
© GEZE GmbH
Bemærkning til sikkerheden
Nedfaldende vinduesfløje kan udgøre en betydelig fare for liv og lemmer på personer, der befinder sig i omgivelserne. Derfor er brugen af GEZE-sikkerhedssakse ved brug af GEZE-drev på vippevinduer absolut foreskrevet.
Produktspecifikationer
| Slimchain 230 V | |
| Dimensioner | 25 x 44 mm |
| Pladsbehov på ramme (min.) | Montage modsat hængselside EW: 40 mm, montage hængselside EW: 16/21 mm, montage modsat hængselside AW: 31 mm |
| Pladsbehov på fløj (min.) | Montage modsat hængselside EW: 40 mm, montage hængselside EW: 34/29 mm, montage modsat hængselside AW: 19 mm |
| Åbningshastighed ventilation | 5 mm/s |
| Lukkehastighed (maks.) | 5 mm/s |
| Trykkraft (maks.) | 100 N (vandringsafhængig), se kraft-vej-diagram |
| Holdekraft (maks.) | 2000 N |
| Trækkraft | 300 N |
| Fløjvægt | 200 kg* |
| Overslagsområde | 0 - 23 mm (afhængig af anvendelse og beslagssæt) |
| Spænding under drift | 230 V ± 10 % |
| Driftsspænding | 230 V |
| Strømforbrug | 0.3 A |
| Strømforbrug | 30 W |
| Nominel driftstid | 30 % |
| Speciallængde tilslutningskabel | 5 m, 7.5 m |
| Min. ledertværsnit | 0.75 mm² |
| Antal ledere | 3 ledere |
| Driftstemperatur | -5 - 70 °C |
| Kapslingsklasse | IP30 |
| Beskyttelsesklasse | II |
| Åbningshastighed indstillelig (ventilation) | Ja |
| Type vandringsforkortelse | Indstillingsværdi, Fabriksindstilling |
| Slutpositionsafbrydelse kørt ud | elektronisk via intern encoder |
| Slutpositionsafbrydelse kørt ind | elektronisk via strømforbrug |
| Overbelastningsafbrydelse | Ja |
| Kipvindue INDAD montage modsat hængselsside | Ja |
| Kipvindue INDAD montage hængselsside | Ja |
| Kipvindue UDAD montage modsat hængselsside | Ja |
| Drejevindue INDAD montage modsat hængselsside | Ja |
| Drejevindue INDAD montage hængselsside | Ja |
| Drejevindue UDAD montage modsat hængselsside | Ja |
| Klapvindue INDAD montage modsat hængselsside | Ja |
| Klapvindue INDAD montage hængselsside | Ja |
| Klapvindue UDAD montage modsat hængselsside | Ja |
| Sænkeklapvindue UDAD montage modsat hængselsside | Ja |

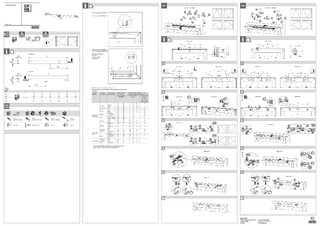

Downloads
Slimchain 230 V, Tilbehør kædedrev
LABELLING OBLIGATION:
© GEZE GmbH
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
