Styringer røg- og varmeudsugningsanlæg

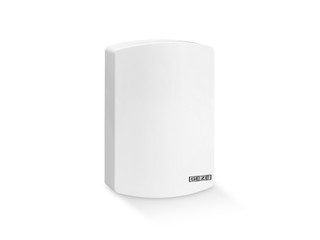

THZ N4 * Trappeopgangscentral i kompakt kabinet til røgudledning og små røg- og varmeudsugningsanlæg
- Kompakt og attraktivt design med et plastkabinet
- Meget høj fleksibilitet takket være omfattende parametreringsmuligheder
- Sikkerhed og pålidelighed bekræftet af VdS-godkendelse og TÜV-kontrol
- Giver mulighed for sammenkobling af flere trappeopgangscentraler via potentialfrie kontakter
- Hurtig og nem ibrugtagning med serviceterminalen ST 220
- Nem og hurtig montering
Anvendelsesområder
- Røgudledning i trappeopgange
- Til mindre RWA-løsninger med én brandsektion
- Tilslutningsmuligheder for røgdetektorer, FT 4-nap, brandmeldecentralkontakt, ventilatorknap og vejsensorsystem
- Til RWA-drev med et samlet strømforbrug på 4,5 A
- Styring af elektromotoriserede 24 V-drev til røg- og varmeudsugningen i tilfælde af brand
- Styring af en kontrolleret naturlig ventilation
- Velegnet til nybyggeri og opgradering

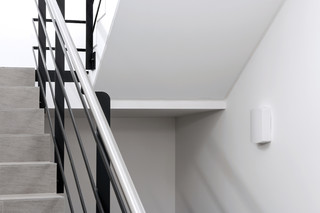

Indbygningssituationer i referenceobjekter og videoer
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Produktspecifikationer
| THZ N4 | |
| Dimensioner | 193 x 285 x 89 mm |
| Bredde | 193 mm |
| Højde | 285 mm |
| Dybde | 89 mm |
| Materiale | Kunststof |
| Farve | hvid RAL 9016 |
| Kapslingsklasse | IP30 |
| Driftstemperatur | -5 - 40 °C |
| Driftsspænding | 230 V AC |
| Effektforbrug (maks.) | 120 W |
| Tilslutningstværsnit / net | 1.5 mm² |
| Udgangsspænding | 24 V DC +/-15% |
| Ripple | 2 % |
| Udgangsstrøm (maks.) | 4.5 A |
| Nominel driftstid ved maks. udgangsstrøm | 30 % |
| Tilslutningstværsnit motorledning | 4 mm² |
| Batterikapacitet | 2.3 Ah |
| Alarmgrupper | 1 |
| Ventilationsgrupper | 1 x |
| Netværk af flere centraler | Videregivelse af signaler alarm og reset til samordning af op til 10 centraler |
| Tilgængelige signaludgange | 3 programmerbare meldekontakter |
| Parametrering centraler | Serviceknapper og 5 LED eller ST 220 |
| Standardkonformitet | EN 12101-10, ISO 21927-9 |
| Godkendelser | VdS |
Downloads
Trappeopgangscentral THZ
LABELLING OBLIGATION:
© GEZE GmbH
THZ N4 emergency power control unit, SHEV
LABELLING OBLIGATION:
© GEZE GmbH
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
