Låseelementer

FTV 320 * Flugtdørlåsning til døre på redningsveje

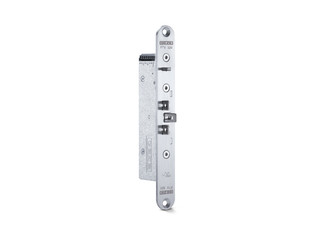

FTV 320 med fladstolpe Innovativ mekanik til låsning af døre i redningsveje

Enestående krydsfallemekanisme garanterer en sikker låsning
Integreret tilbagemeldingskontakt sørger for en pålidelig overvågning af døren
Integreret sabotageovervågning sikrer låsemekanismen mod manipulering
Adskillige stolpe- og tilbehørsmuligheder tilbyder en løsning til så godt som alle dørsituationer

Kontakt os

FTV 320

Produktoversigt
Specifikationer
Downloads
Varianter & Tilbehør
Service & Kontakt

Anvendelsesområder

Låsning af en flugtdør mod utilsigtet adgang iht. EltVTR (tysk ”Richtlinie über elektrische Verriegelungssysteme von Türen in Rettungswegen”)
1- og 2-fløjede døre
Montering i ramme eller dørblad giver et pænt og ryddeligt udseende
Kan anvendes til mange flere sikkerhedsløsninger, der kræver et hvilestrømprincip

Produktspecifikationer

	FTV 320
Bredde	15 mm
Højde	138 mm
Dybde	37 mm
Monteringstype	i dørrammen, i dørfløjen
Driftstemperatur	-20 - 60 °C
Beskyttelsesklasse	IP30
Driftsspænding	24 V DC
Strømforbrug	100 mA
Overholder EltVTR (tysk direktiv for elektriske låsesystemer)	Ja
Svarer til EN 13637	Ja

Downloads

Produktdatablad

FTV 320 * Produktdatablad DA (.pdf | 94 KB)

FTV 320 * Produktdatablad DA

Produktoptagelse

FTV 320 med fladstolpe

LABELLING OBLIGATION: © GEZE GmbH

Produktoptagelse (593427)

Flugtdørlåsning FTV 320 med stolpe

LABELLING OBLIGATION: © GEZE GmbH

Produktoptagelse (667594)

Flugtdørlåsning FTV 320 med stolpe

LABELLING OBLIGATION: © GEZE GmbH

Produktoptagelse (667593)

FTV 320 med stolpe

LABELLING OBLIGATION: © GEZE GmbH

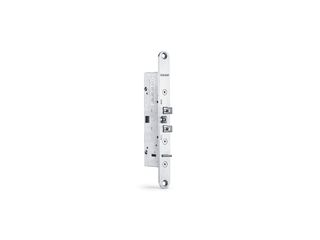

Produktoptagelse (593431)

FTV 320 med stolpe

LABELLING OBLIGATION: © GEZE GmbH

Produktoptagelse (593430)

FTV 320 med stolpe

LABELLING OBLIGATION: © GEZE GmbH

Produktoptagelse (593433)

Varianter & Tilbehør

Varianter

Vis kun forskelle

Ident.nr.

Beskrivelse

Stolpemål

Dimensioner

Driftsspænding

DIN-retning

Monteringstype

Forbelastning på rigle

Returmeldekontakt til dør

Indgrebsdybde, rigel

Arbejdsstrøm

Beskyttelsesklasse

Overholder EltVTR (tysk direktiv for elektriske låsesystemer)

Form

158907

Stolpe 22 x 220 x 3 mm, kvadratisk / til rammedøre / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

22 x 220 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

kantet

158908

Stolpe 24 x 200 x 3 mm, kvadratisk / til rammedøre / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

24 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

kantet

158906

Stolpe 20 x 200 x 3 mm, rundt / til massive hængslede døre (træ) / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

20 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

rund

158911

Stolpe 30 x 200 x 3 mm, kantet til rørrammedøre / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

30 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

kantet

158914

Stolpe med fallestyr 35 x 200 x 3 mm, kvadratisk, udskiftningsvariant FTÖ 331 / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

35 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

kantet

158912

Vinkelstolpe 30 x 48 x 220 x 3 mm, kvadratisk / Udskiftningsvariant FTO 331 / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

30 x 48 x 220 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

kantet

158910

Stolpe 28 x 200 x 3 mm, kvadratisk / til rammedøre / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

28 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

kantet

158909

Stolpe 24 x 200 x 3 mm, rundt / til massivt hængslede døre (stål) / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

24 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

rund

158913

Stolpe 25 x 200 x 3 mm, kvadratisk, udskiftningsvariant FTÖ 331 / Stolpe formonteret / DIN-retning: L/R universal / Mål FTV 320: 15 x 139 x 37 mm / Udførelse: Hvilestrøm / Driftsspænding: 24 V DC / Strømforbrug låst: 100 mA / Modstandsdygtighed mod indbrud: min. 5 kN / Låsefalleforlast: min. 3 kN / Driftstemperatur: -20 til +60 °C

25 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

venstre/højre

i dørrammen, i dørfløjen

3000 N

Ja

6 mm

0

IP30

Ja

kantet

* Note om de viste produkter

Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
