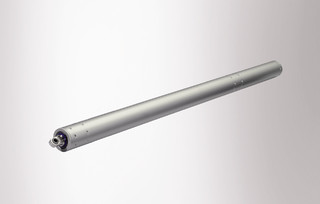

E 1500 S * Spindeldrev med høj åbnings- og lukkehastighed
- Stor trykkraft og høj hastighed
- Maks. åbningsvidde på 1000 mm opnås på under 60 sekunder
- Modstandsdygtigt og korrosionsbestandigt design med indbygget endestoppositionsdæmper
- Til dørfløjbredder over 1200 mm findes Syncro-drevsæt
- Aluminiumhus for de højeste designkrav
- Omfangsrige konsoller muliggør en alsidig montage på primære eller sekundære lukkekanter
- Syncro-sæt uden ekstern styreenhed
- Kontrolleret som naturlig røg-og varmeaftræksenhed (NRWG) iht. EN 12101-2
Anvendelsesområder
- Tunge vinduer i tagområdet
- Naturlig ventilation, røg- og varmeudsugningsanlæg (RWA), naturligt virkende røg- og varmeaftræksenhed (NRWG)
- Anvendes i udluftningssystemet
- Montage på træ-, plast- eller metalvinduer
Indbygningssituationer i referenceobjekter og videoer
Spindeldrev E 1500 S

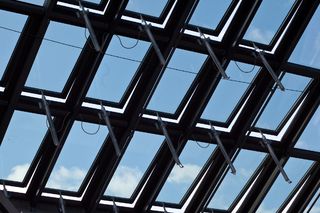

Spindeldrev med høj åbnings- og lukkehastighed, installeret på Rheincenter Weil © Michael Eckmann / GEZE GmbH
Spindeldrev E 1500 S

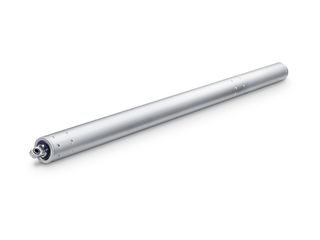

Spindeldrev med høj åbnings- og lukkehastighed © Nikolaus Grünwald / GEZE GmbH
Produktspecifikationer
| E 1500 S | |
| Dimensioner | 50 x 50 mm |
| Åbningshastighed RWA | 16 mm/s |
| Åbningshastighed ventilation | 16 mm/s |
| Lukkehastighed (maks.) | 16 mm/s |
| Trykkraft (maks.) | 1500 N |
| Holdekraft (maks.) | 25000 N |
| Trykkraft | 1500 N |
| Trækkraft | 1500 N |
| Spænding under drift | 24 V ± 25 % |
| Driftsspænding | 24 V DC |
| Strømforbrug | 4 A |
| Strømforbrug | 72 W |
| Ripple | 20 % |
| Nominel driftstid | 30 % |
| Tilslutningskabel længde | 3 m |
| Speciallængde tilslutningskabel | 5 m, 10 m |
| Min. ledertværsnit | 1 mm² |
| Antal ledere | 3 ledere |
| Driftstemperatur | -5 - 75 °C |
| Beskyttelsesklasse | IP54 |
| Beskyttelsesklasse | III |
| Synkronfunktion | Ja |
| Type ekstra låsning | Låsedrev |
| Type vandringsforkortelse | Fabriksindstilling |
| Slutpositionsafbrydelse kørt ud | elektronisk |
| Slutpositionsafbrydelse kørt ind | elektronisk |
| Overbelastningsafbrydelse | Ja |
| Komplet åbning inden for 60 s | ja, op til 1000 mm vandring |
| NRWG kontrolleret | Ja |
| NRWG-ekstrainformation | ja, op til 1000 mm vandring |
| Antal synkronstyring på dørautomatikker | 4 |
| Tagvindue UDAD | Ja |
Downloads
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Michael Eckmann / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
