Åbningsdrev

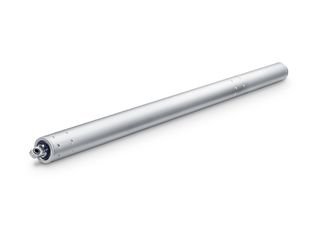

E 3000 * Spindeldrev til meget tunge tagvinduer
- Meget høj træk- og trykkraft
- Modstandsdygtigt og korrosionsbestandigt design med indbygget endestoppositionsdæmper
- Aluminiumhus for de højeste designkrav
- Omfangsrige konsoller muliggør en alsidig montage på primære eller sekundære lukkekanter
- Synkronisering af maks. fire drev uden ekstern styreenhed
- Kontrolleret iht. EN 12101-2 (NRWG)
Anvendelsesområder
- Meget tunge vinduer i tagområdet
- Naturlig ventilation, røg- og varmeudsugningsanlæg (RWA), naturligt virkende røg- og varmeaftræksenhed (NRWG)
- Anvendes i udluftningssystemet
- Montage på træ-, plast- eller metalvinduer
- Rammemontering
Produktspecifikationer
| E 3000 | |
| Dimensioner | 50 x 50 mm |
| Åbningshastighed RWA | 7,8 mm/s |
| Åbningshastighed ventilation | 7.8 mm/s |
| Trykkraft (maks.) | 3000 N |
| Holdekraft (maks.) | 25000 N |
| Trækkraft | 3000 N |
| Spænding under drift | 24 V ± 25 % |
| Driftsspænding | 24 V DC |
| Strømforbrug | 5 A |
| Strømforbrug | 91 W |
| Ripple | 20 % |
| Nominel driftstid | 30 % |
| Tilslutningskabel længde | 3 m |
| Speciallængde tilslutningskabel | 5 m, 10 m |
| Min. ledertværsnit | 1 mm² |
| Antal ledere | 3 ledere |
| Driftstemperatur | -5 - 75 °C |
| Kapslingsklasse | IP54 |
| Beskyttelsesklasse | III |
| Synkro funktion | Ja |
| Type ekstra låsning | Låsedrev |
| Type vandringsforkortelse | Fabriksindstilling |
| Slutpositionsafbrydelse kørt ud | elektronisk |
| Slutpositionsafbrydelse kørt ind | elektronisk |
| Overbelastningsafbrydelse | Ja |
| Komplet åbning inden for 60 s | ja, op til 300 mm vandring |
| NRWG kontrolleret | Ja |
| NRWG-ekstrainformation | ja, op til 300 mm vandring |
| Antal synkronstyring på dørautomatikker | 4 |
| Tagvindue UDAD | Ja |
