Slimdrive EMD

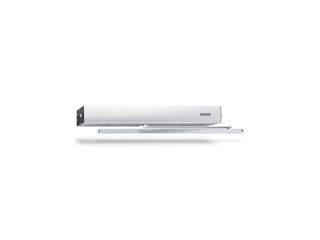

Drejedørautomatiksystem Slimdrive EMD-F 1-fløjet. * Elektromekanisk drejedørautomatik til 1-fløjede brand- og røgdøre

Slimdrive EMD-F
  • Variabel justerbar lukkekraft på EN 4-6
  • Åbnings- og lukkehastighed kan tilpasses individuelt
  • Mekanisk låsefunktion med strømløs drift og elektrisk låsefunktion i reguleringsdrift, der accelererer døren kort før den når lukket position
  • Lavenergifunktionen åbner og lukker døren med reduceret kørselshastighed og opfylder dermed de højeste sikkerhedskrav
  • Servo-funktion til motorisk understøttelse ved manuel åbning af døren
  • Vindfang-funktionen regulerer åbning og lukning af to døre, der ligger efter hinanden (sluse)
  • Forhindringsdetektering opdager en forhindring, når den berøres, og stopper åbning eller lukning
  • Den automatiske reversering registrerer en forhindring, og døren vender tilbage til åbningspositionen
  • Push & Go-funktionen udløser automatikken efter let manuelt tryk på fløjen
  • Drevet kan anvendes med rulleskinne eller standardarm
Kontakt os

Anvendelsesområder

  • Brand- og røgdøre
  • 1-fløjede højre- og venstrehængte enkeltvirkende døre
  • Enkeltvirkende døre op til 1400 mm dørfløjbredde eller 230 kg vægt
  • Ind- og udvendige døre med stor trafik
  • Dørblad montage og overligger montage

Konfigurationsvarianter

  • Slimdrive EMD-F
  • Slimdrive EMD-F/R

Produktspecifikationer

Drejedørautomatiksystem Slimdrive EMD-F 1-fløjet.
Højde 70 mm
Dybde 121 mm
Dørvægt (max.) 1-fløjet 230 kg
Hængselsmål (min.-maks.) 2-fløjet 1500 mm - 2800 mm
Fløjbredde (min.-maks.) 750 mm - 1400 mm
Lysningsdybde (maks.) 400 mm
Døroverslag (maks.) 30 mm
Drevtype Elektromekanisk
Åbningsvinkel (maks.) 130 °
Fjederforspænding EN 4 - EN 6
Højrelukkende dør Ja
Venstrelukkende dør Ja
Montage modsat hængselside med standardarm Ja
Topmontering modsat hængselside med rulleskinne Ja
Montage hængselside med rulleskinne Ja
Dørplademontering hængselside med glideskinne Ja
Mekanisk låsefunktion Ja
Elektrisk låsefunktion Ja
Elektrisk styring af lukkesekvens Ja
Strømafbrydelse Hovedafbryder i drevet
Aktiveringsforsinkelse (maks.) 20 s
Driftsspænding 230 V
Nominel effekt 230 W
Strømforsyning til eksterne forbrugsenheder (24 V DC) 1000 mA
Driftstemperatur -15 - 50 °C
Kapslingsklasse IP20
Driftstype Off, Automatik, Permanent åben, Lukketid, Nat
Funktionsmåde Fuldautomat
Funktion Automatik Ja
Funktion Low-Energy Ja
Funktion Servo Ja
Funktion knapper Ja
Vindfangfunktion Ja
Registrering af forhindringer Ja
Automatisk reversering Ja
Push & Go kan indstilles
Betjening Programkontakt DPS, Programkontakt integreret i drevet
Parametrering GEZEconnects (PC + Bluetooth), Serviceterminal ST 220
CAN-Bus-grænseflade, valgfri Ja
Standardkonformitet DIN 18263-4. DIN 18650. EN 16005
Egnethed branddøre Ja

Downloads

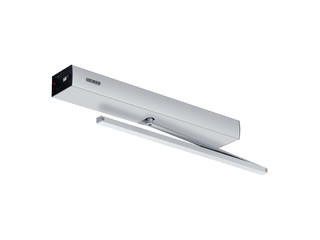

Produktoptagelse

Supplerende ark

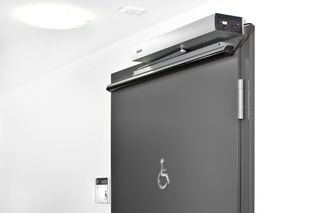

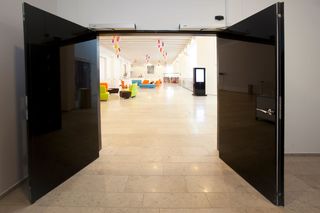

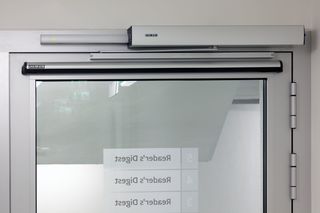

Indbygningssituation
