E 250 NT * Spindeldrev i kompakt konstruktion med stort anvendelsesområde
- Drevvandring med variabel justering og individuelle hastigheder til ventilation og RWA
- Synkronisering af maks. fire drev uden ekstern styreenhed
- Nem omstilling af driftstypen (solo og synkro, master/slave) ved hjælp af DIP-kontakt
- IQ windowdrive - intelligent drevstyring
- Kontrolleret som naturlig røg-og varmeaftræksenhed (NRWG) iht. EN 12101-2
Anvendelsesområder
- Røg- og varmeudsugningsanlæg (RWA) og naturlig ventilation (24 V) til direkte udskyder i facade- og tagområdet
- Ind- og udadgående vinduer med vippe-, klap- eller drejefløje samt tagvinduer
- Anvendelse i ud- og indgangsluftsystemer
- E 250 NT kun til tørre rum, variant E 250 NT AB til det sikrede udendørsområde (f.eks. halvtag)
- Montage på træ-, plast- eller metalvinduer
Indbygningssituationer i referenceobjekter og videoer
Spindeldrev E 250 NT i en kontorbygning
E 250 NT er et kompakt spindeldrev med et stort anvendelsesområde som f.eks. ved røg- og varmeudsugningsanlæg og naturlig ventilation til direkte udskydning i facade- og tagområder. Det kan desuden også monteres ved ind- og udadgående vinduer med vippe-, klap- og drejefløje. © Jürgen Pollak / GEZE GmbH
Spindelmotor E 250 NT installeret i en kontorbygning
E 250 NT er en kompakt spindelmotor med et stort anvendelsesområde som f.eks. ved røg- og varmeudsugningsanlæg og naturlig ventilation til direkte udskydning i facade- og tagområdet. Den kan desuden også monteres ved Kan monteres på indadgående og udadgående vinduer med vippe-, klap- og drejefløje. © Jürgen Pollak / GEZE GmbH
Spindeldrev E 250 NT
Spindeldrev E 250 NT spindeldrev i kompakt design med stort anvendelsesområde, installeret i en beboelsesejendom © GEZE GmbH
E 250 NT
Spindeldrev til særligt tunge tagvinduer. Naturlig ventilation, røg- og varmeudsugningsanlæg (RWA), naturligt virkende ventilation, naturlig røg-og varmeaftræksenhed (NRWG). Montering på træ-, plast- eller metalvinduer. Robust og korrosionsbestandig konstruktion med indbygget endestoppositionsdæmper. Aluminiumskabinet til de højeste designkrav. © GEZE GmbH
Produktspecifikationer
| E 250 NT | |
| Dimensioner | 40 x 47 mm |
| Åbningshastighed RWA | 5,7 mm/s, vandring 500: 9,5 mm/s |
| Åbningshastighed ventilation | 5 mm/s |
| Trykkraft (maks.) | 750 N |
| Holdekraft (maks.) | 2000 N |
| Trykkraft | 750 N |
| Trækkraft | 750 N |
| Spænding under drift | 24 V ± 25 % |
| Driftsspænding | 24 V DC |
| Strømforbrug | 1.3 A |
| Strømforbrug alt efter anvendelsesområde | Ventilation (24 V): 0,9 A; RWA (18 V): 1,0 A Vandring 500: Ventilation (24 V): 1,1 A; RWA (18 V): 1,3 A |
| Strømforbrug | 20 W |
| Nominel driftstid | 30 % |
| Tilslutningskabel længde | 2 m |
| Speciallængde tilslutningskabel | 5 m, 7.5 m |
| Min. ledertværsnit | 0.75 mm² |
| Antal ledere | 4 ledere |
| Driftstemperatur | -5 - 70 °C |
| Kapslingsklasse | IP65 |
| Beskyttelsesklasse | III |
| Synkro funktion | Ja |
| Ekstra låsning findes | Ja |
| Type ekstra låsning | Låsedrev |
| Type vandringsforkortelse | Indstillingsværdi, Fabriksindstilling |
| Slutpositionsafbrydelse kørt ud | elektronisk via intern encoder |
| Slutpositionsafbrydelse kørt ind | elektronisk via strækning og belastning |
| Overbelastningsafbrydelse | Ja |
| Komplet åbning inden for 60 s | ja, op til 500 mm vandring |
| NRWG kontrolleret | Ja |
| NRWG-ekstrainformation | ja, op til 500 mm vandring |
| Antal synkronstyring på dørautomatikker | 4 |
| KNX-egnet | Ja |
| Kipvindue INDAD montage modsat hængselsside | Ja |
| Kipvindue INDAD montage hængselsside | Ja |
| Kipvindue UDAD montage modsat hængselsside | Ja |
| Drejevindue INDAD montage modsat hængselsside | Ja |
| Drejevindue INDAD montage hængselsside | Ja |
| Drejevindue UDAD montage modsat hængselsside | Ja |
| Klapvindue INDAD montage modsat hængselsside | Ja |
| Klapvindue INDAD montage hængselsside | Ja |
| Klapvindue UDAD montage modsat hængselsside | Ja |
| Tagvindue UDAD | Ja |

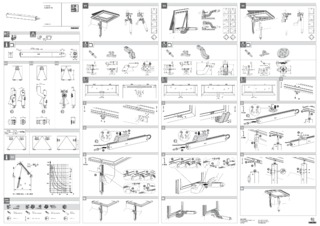

Downloads
Varianter & Tilbehør
* Note om de viste produkter
Det ovennævnte produkt kan variere i form, type, karakteristika og funktion (design, dimensioner, tilgængelighed, godkendelser, standarder, etc.) afhængigt af landet. Kontakt venligst din kontaktperson hos GEZE ved spørgsmål, eller send os en E-Mail .
